Odwadniacze do rurociągów parowych

Jedną z typowych cech rurociągów przesyłowych pary jest fakt, iż zwykle występuję relatywnie małe ilości kondensatu, pracują przez wiele godzin i często znajdują się na zewnątrz. Dlatego ważną cechą odwadniaczy pracujących na rurociągach jest, aby posiadały bardzo małą stratę pary w czasie cyklu odprowadzania kondensatu, były bardzo niezawodne i trwałe. Odwadniacze TLV z pływakiem swobodnym zostały zaprojektowane mając na uwadze te cechy i dlatego są idealnym rozwiązaniem dla tego rodzaju zastosowania



ZALETY

Unikalny system 3-puntkowego podparcia
  • Zapewnia wysoką szczelność nawet przy bardzo małych przepływach
  • Wyjątkowa trwałość i niezawodność

    Korpus ze stali kwasoodpornej
  • Odporność na korozję spowodowaną warunkami atmosferycznymi
  • Przyłącza spawane

    Wbudowany odpowietrznik bimetaliczny
  • Odporność na korozję spowodowaną warunkami atmosferycznymi
  • Przyłącza spawane

    Możliwość izolacji cieplnej
  • Indywidualna izolacja dostępna dla modeli SS3N oraz SS3V

    Łatwy montaż
  • Dostępne modele do montażu pionowego oraz poziomego
  • Dostępne wersje z uniwersalnym konektorem


    ZASTOSOWANIE
  • Rurociągi przesyłowe ,które wymagają niezawodnego i trwałego odwadniacza
  • Parogrzejki
  • Wysokocisnieniowe i wysokotemperaturowe rurociągi pary

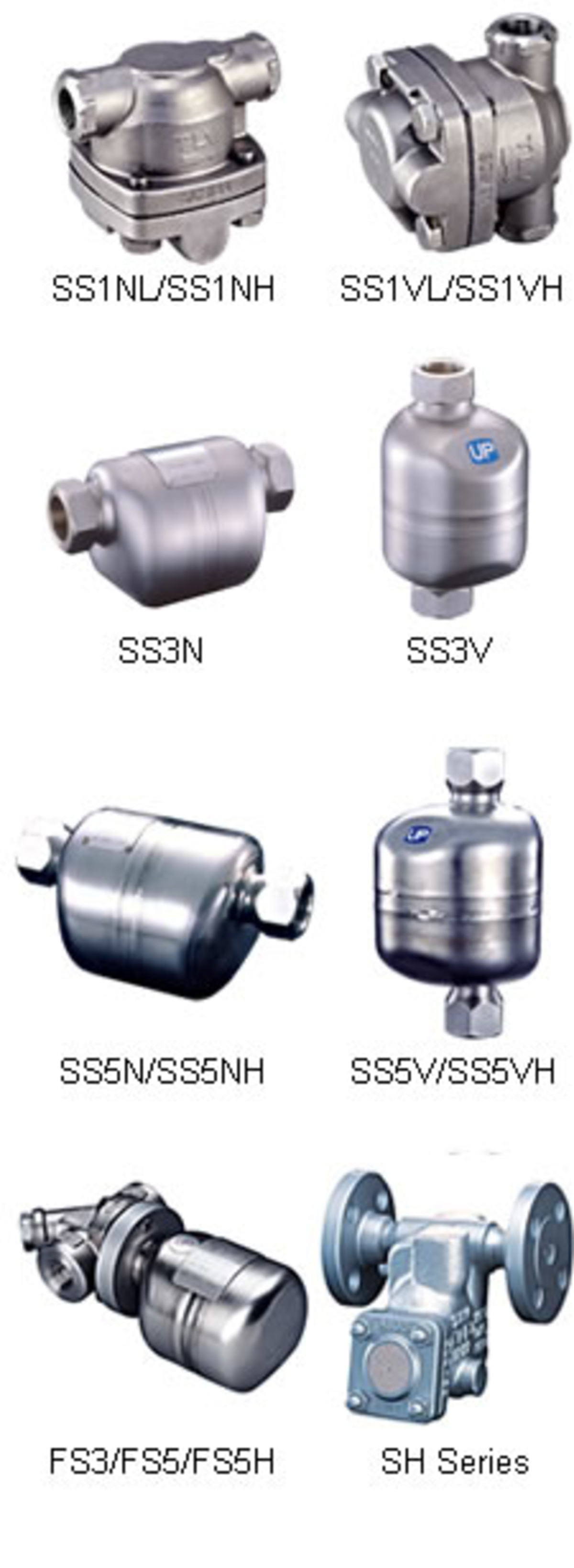

ZAKRES TYPÓW



Ciśnienie pracy Materiał
korpusu
Konstrukcja Typ / Specyfikacja
Karta katalogowa
do 2.1 MPa  g Staliwo kwasoodporne Rozbieralny SS1NL/NH/VL/VH
do 2.1 MPa g Stal
kwasoodporna
Nierozbieralny SS3N /SS3V
do 3.2 MPa g Stal
kwasoodporna
Nierozbieralny SS5N / SS5V
do 4.6 MPa g Stal
kwasoodporna
Nierozbieralny SS5NH / SS5VH
do 2.1 MPa g Stal
kwasoodporna
Konektor
uniwersalny
FS3
do 3.2 MPa g Stal
kwasoodporna
Konektor
uniwersalny
FS5
do 4.6 MPa g Stal
kwasoodporna
Konektor
uniwersalny
FS5H
do 4.5 MPa g Staliwo Rozbieralny SH3NL
do 6.5 MPa g Staliwo Rozbieralny SH5VL/SH5NL/SH6NL



SWOBODNY PŁYWAK Z 3-PUNKTOWYM PODPARCIEM

Swobodny pływak

W odwadniaczach z pływakiem swobodnym, który nie posiada żadnego układu dźwigni , pływak podnosi sie na skutek działania siły wyporu. W zależności od ilości napływającego kondensatu występuje większa lub mneijsza odległość kuli od gniazda, co skutkuje zmianami w wydajności odprowadzanego kondensatu. Sam pływak działa jako zawór zamykający

Precyzyjnie wykonany kulisty pływak stanowi zawór odwadniacza i całą swą powierzchnią zamyka gniazdo - dzięki temu zużycie tak dużej powierzchni zamykania jest znikome, a tym samym uzyskano doskonałą szczelność zamknięcia i niewielkie zużycie. Dodatkową szczelność zamknięcia odwadniacza zapewnia zamknięcie wodne (gniazdo zawsze jest pod lustrem kondensatu) zapobiegając stratom pary wodnej.



3-punktowe podparcie

Precyzję działania oraz wysoką szczelność zamknięcia zapewnia unikalny trój-punktowy system podparcia. Składają się na niego dwa podparcia w korpusie odwadniacza - natomiast trzeci punkt podparcia stanowi gniazdo odwadniacza. Dzięki takiej konstrukcji, nawet przy braku uszczelnienia wodnego (może wystąpić przy bardzo małych ilościach kondensatu) uzyskano wysoką szczelność i brak przecieków pary.

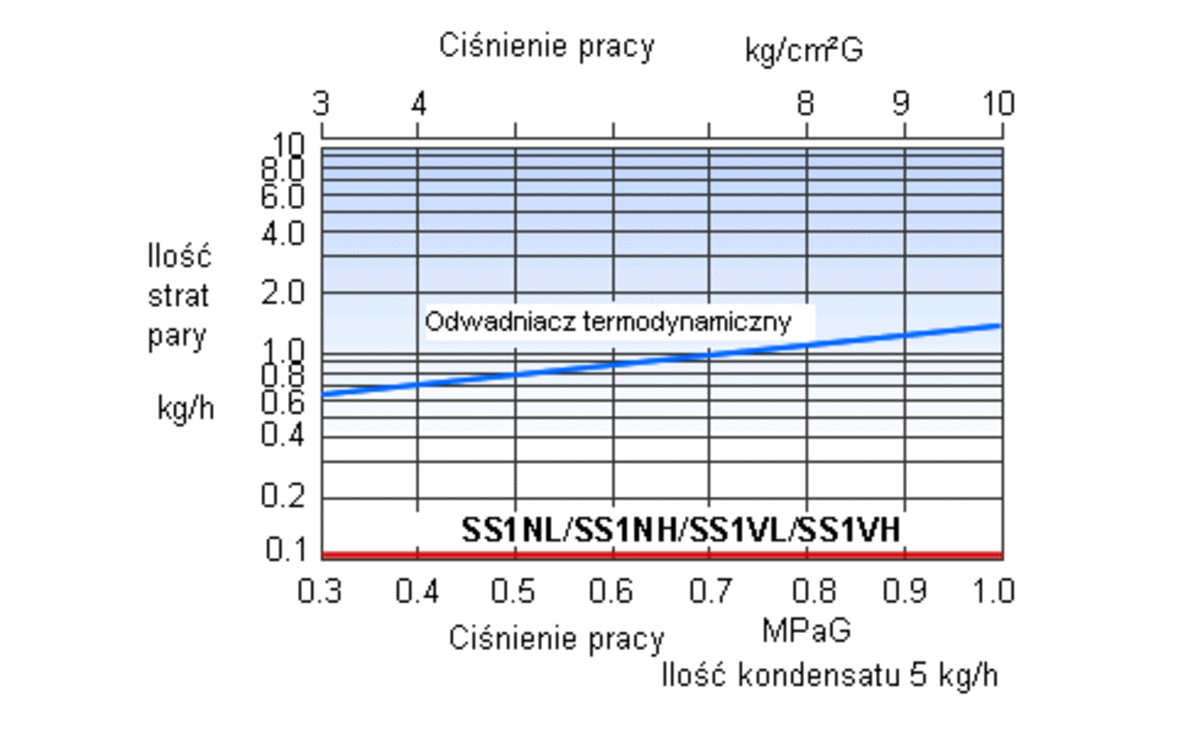

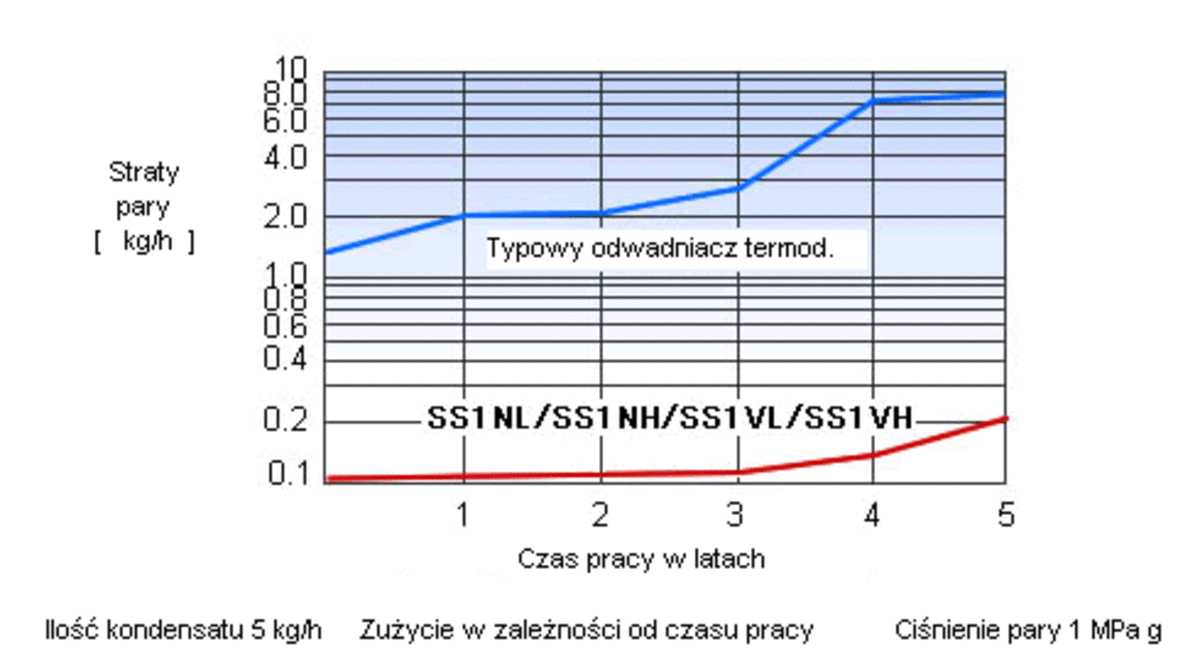

Straty pary / Okres użytkowania

SS1NL/SS1NH/SS1VL/SS1VH w porównaniu do typowego odwadniacza termodynamicznego

Kombinacja precyzyjnie wykonanego pływaka oraz 3-punktowego podparcia zapewnia bardzo długą trwałość odwadniacza.

Porównanie odporności na zużycie



Korpus ze stali kwasoodpornej

Aby zapobiegać powstawaniu rdzy i korozji odwadniacze serii SS i FS posiadają korpusy ze stali kwasoodpornej dzieki czemu zwiększamy ich trwałość i niezawodność.



Wbudowany odpowietrznik bimetaliczny

Animacja działania
W typowych odwadniaczach termodynamicznych, gdy powietrze dopływa do odwadniacza , dysk opada i nie jest ono odprowadzane. W odwadniaczach z pływakiem swobodnym dla rurociągów przesyłowych zastosowano pasek bimetaliczny który reaguje na temperaturę dopływającego czynnika. Gdy jest to zimne powietrze i kondensat bimetal podtrzymuje pływak w górze dzięki czemu powietrze oraz zimny kondensat są szybko odprowadzane. Dzięki tej funkcji eliminujemy potrzebę rozruchu instalacji za pomocą zaworów na by-pasie odwadniaczy, przez co oszczędzamy czas , oraz koszty rozruchu.



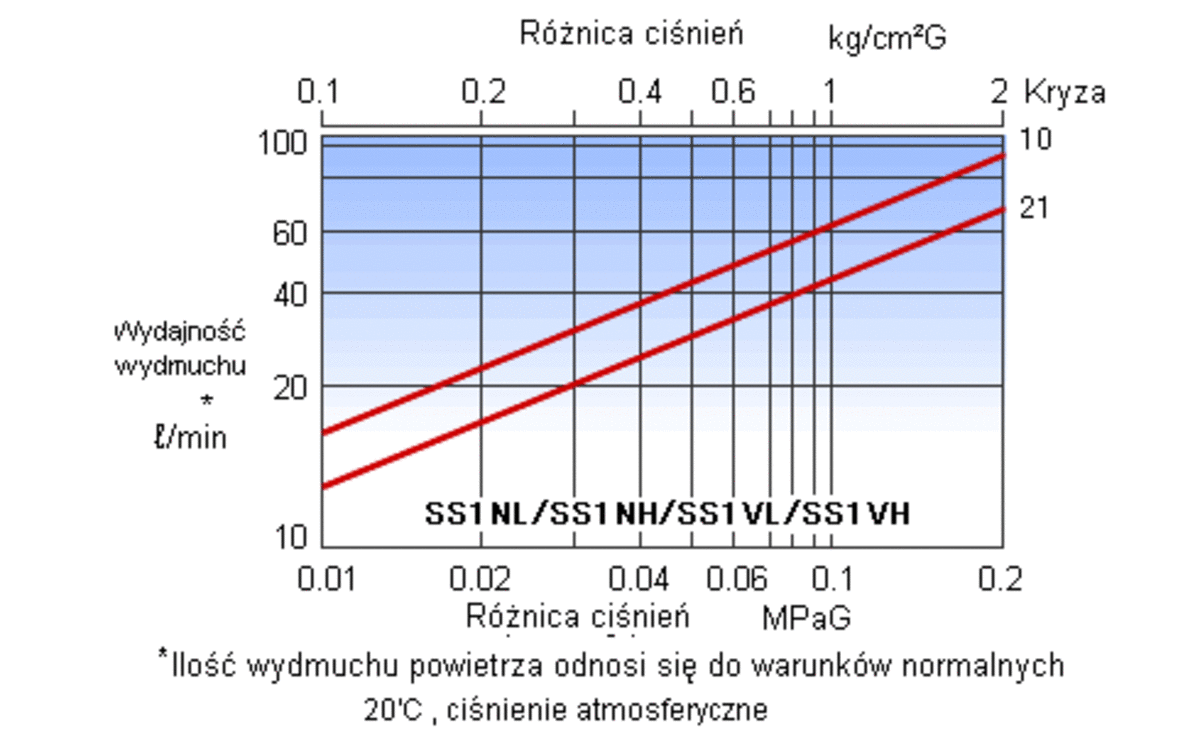

Funkcja odpowietrzania

Wbudowana funkcja odpowietrznika bimetalicznego zapewnia szybkie odprowadzanie powietrza.

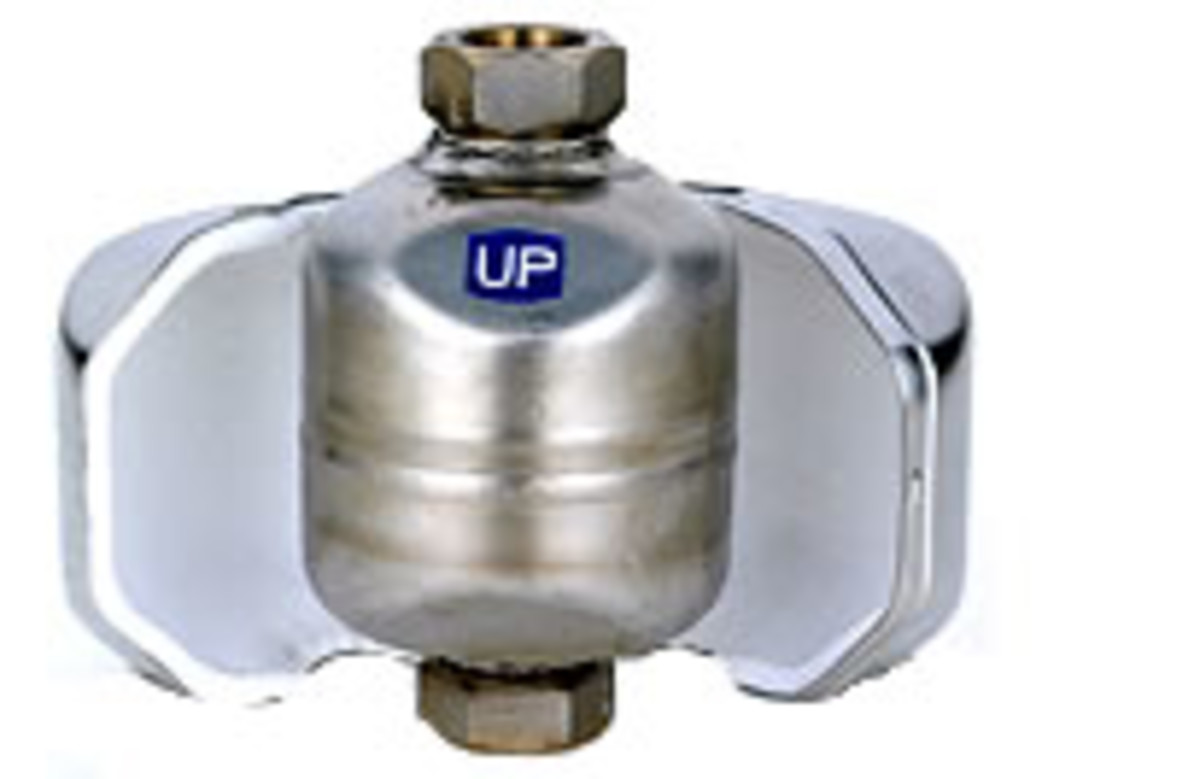

Dostępna izolacja termiczna

Indywidualna izolacja jest dostępna dla modeli SS3N / SS3V

Izolacja termiczna eliminuje izolowanie odwadniacza, metodami tradycyjnymi wraz z wadami tej izolacji. Izolacja termiczna zapewnia bardzo dobre własności cieplne izolacji oraz swobodny dostęp do odwadniacza. Pokrycie izolacji stalą kwasoodporną zapewnia estetyczny wygląd i odporność na korozję.

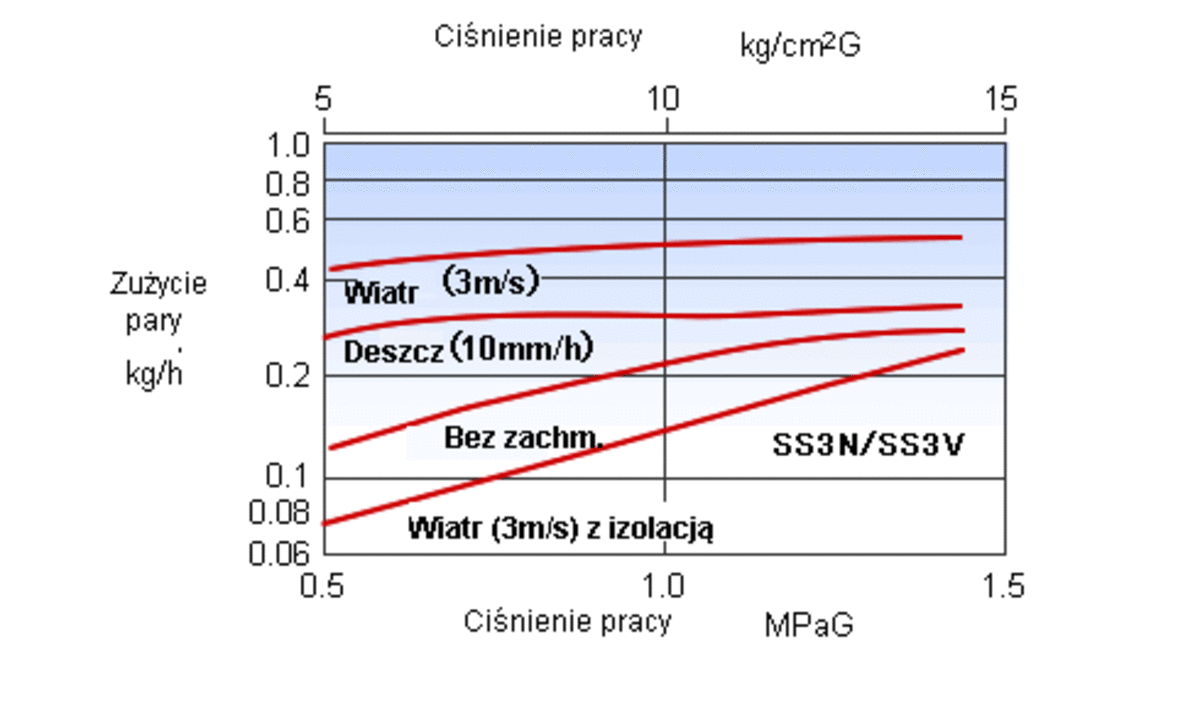

Skuteczność izolacji

Izolacja minimalizuje wpływ warunków atmosferycznych , co powoduje oszczędność energii



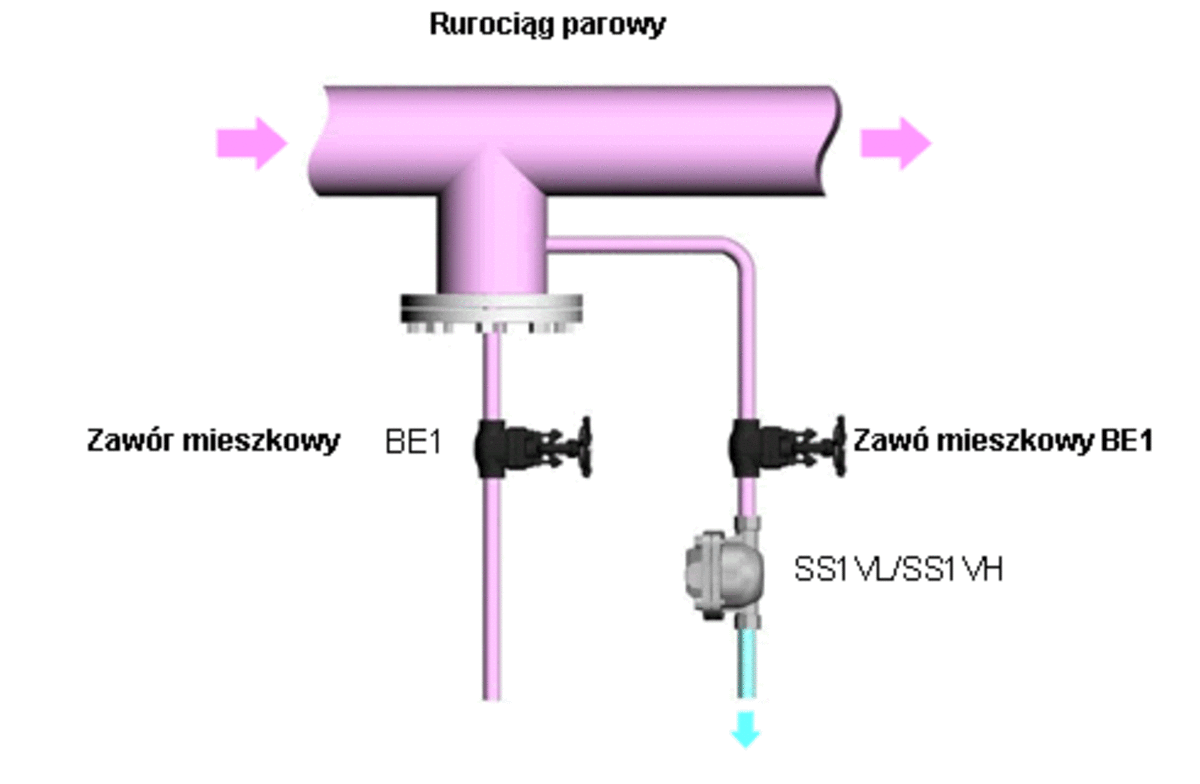

DOSTĘPNE WERSJE DO ZABUDOWY PIONOWEJ - ZWARTA ZABUDOWA

Dostępne wersje do zabudowy poziomej i pionowej

Odwadniacze SS1 , SS3 , SS5 dostępne są zarówno w wersjach do zabudowy poziomej i pionowej



Seria FS dostępna z uniwersalnym konektorem

Odwadniacze FS można łatwo zabudować zarówno na pionowym jak i poziomym rurociągu, wystarczy odkręcić dwie śruby.
